隨著計算機技術、網絡技術和數據庫技術的發展，在企業激烈競爭的條件下，要實現企業利益、員工利益和社會利益最大化，那么改造或拋棄傳統的控制系統模式、設計新的高速高效和穩定的控制系統結構已成為必然趨勢，或在原有系統中增加新的控制功能、新的控制方式及其它信息化渠道也已成當務之急。一言以蔽之，企業自動化及信息化建設是緊迫的,同時也是發展的必然趨勢。

縱觀計算機技術的發展歷程，從20世紀50年代至今，從以計算機技術為基礎的各種企業信息技術應用系統到今天的企業技術信息系統、制造自動化系統、計算機控制系統、生產數據采集系統、計算機監測及控制系統、管理信息系統、質量信息系統、管理信息化系統，企業資源計劃以及利用內、外聯網的客戶關系管理(CRM)、供應鏈管理(SCM)等等。從這個發展趨勢來看，也就決定了企業自動化和信息化系統建設的必然性。生產數據采集系統是實現企業自動化和信息化建設的一部分，是建設中的關鍵，電廠SIS除了要有可靠的后臺實時數據庫外，保證數據的大批量處理，而且要有完備的容錯機制，網絡模型同時支持C/S和B/S方式。

二、系統描述及結構

SIS系統，主要獲取工業現場各生產設備的數據并存儲，繪制分析曲線和制作生產報表。數據采集系統是綜合了設備接口技術、數據傳輸技術、數據處理技術、數據庫技術、網絡通訊技術和信息管理技術等的成果，是數據采集系統建立的堅實的理論基礎。

系統的組成主要包括：采集系統、上位機監控系統、下位機系統和系統通訊網絡，下面分別做詳細介紹。

(1)上位機系統：上位機主機采用工業PC機，根據需要可以配備打印機和大屏幕監視器，數據庫服務器及WEB服務器，根據系統需要還可以配置專門的采集站、操作員站、管理員站即將采集、操作和管理分離開來。上位機系統軟件安裝的主要是監控軟件，它的主要功能是通過通信網絡實現上位機與下位機間的數據傳輸，以及將下位機實時采集的數據進行各種處理，包括存入數據庫、進行流圖顯示、歷史趨勢圖和棒形圖還有數據表的顯示及各種要求的報表打印輸出，用戶還可以查看實時數據、查詢歷史數據、下發控制操作命令、查看及查詢報警信息。通常上位機系統中含有系統管理員站、操作員站和工程師站等多種方式，某些要求比較高的系統常采用雙網絡系統、冗余系統和雙機備用系統。

(2)下位機系統：下位機指現場測控智能裝置如DCS、PLC的功能，也可以是專用的RTU、智能儀表和智能控制器等。下位監控系統建設形成了不少模式，如DCS、PC+PLC模式，PC+單片機模式，全部進口的PC+RTU模式及混合模式等。下位機系統也包含了先進而復雜的通訊技術、數據處理技術，同時包含了多種不同的性能指標和標準。

(3)系統通訊網絡主要有無線通訊、有線通訊、載波通訊和光纖通訊。

a.無線通訊：如微波、擴頻通訊、衛星通訊、銥星通訊、超短波通訊、短波通訊、GSM、CDMA、雙向無線尋呼等。

b.有線通訊：如公共數據網的PSDNISDN和BISDN，和采用雙絞線作為介質的自建有線網。

c.光纖通訊：光纖通信以其高帶寬，高抗干擾性在信息通訊中得到廣泛應用。在數據采集系統中也已具備了應用條件。

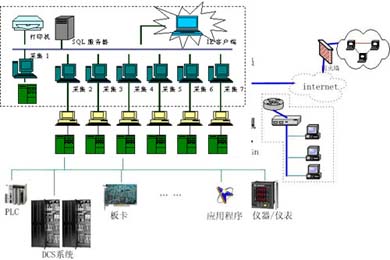

多數系統可采用如下結構設計：

(4)采集系統

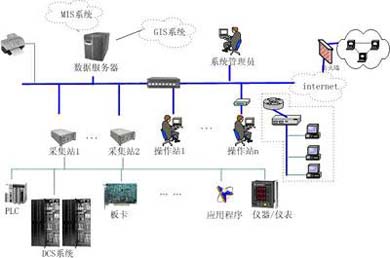

采集系統分為服務器和客戶端，服務器可采用RTDB來進行采集，主要功能有：工業現場實時數據采集，數據歷史保存，報警數據的存儲，客戶端主要完成實時數據顯示、歷史數據查詢、報表查詢、報警信息查詢、報警處理、故障排除、曲線和棒圖繪制。電廠采集系統的可以與企業的MES等系統連接。如下圖：

系統服務器軟件可采用力控實時數據庫作為內核，客戶端可采用力控組態軟件做為人機界面，根據電廠的實際需要，軟件主要功能詳細描述如下：

采集站：力控具備完備的數據通訊接口，支持各種廠家的接口：

支持霍尼維爾、橫河、福克斯波羅、費希爾等廠家的DCS通訊。

AB、GE、Omron、Modicon、Siemens、松下、三菱等廠家生產的PLC;

導電、上潤、神港、理化、上潤、虹潤等廠家生產的調節器以及其它流行的智能儀表、智能終端;

研華、研祥、中泰、康拓等廠家生產的板卡及相關的智能模塊;

不同廠家的變頻器如SIEMENS、三菱、富士等;

各種不同的UPS設備、空調設備等;

支持PROFIBUS、Can、LonWorks、M
