1　概述

　　微機繼電保護指的是以數字式計算機(包括微型機)為基礎而構成的繼電保護。它起源于20世紀60年代中后期,是在英國、澳大利亞和美國的一些學者的倡導下開始進行研究的。我國的微機保護研究起步于20世紀70年代末期、80年代初期, 到了90年代,我國繼電保護進入了微機時代。

　　目前,用于變電站的監視、控制、保護,雖然已實現了微機數字化,但幾乎都是功能單一的獨立裝置,各個裝置缺乏整體協調和功能的調優 ,從整體上降低了可靠性,同時不能充分利用微機數據處理的強大功能和速度,經濟上也是一種浪費。

　　為了提高供電質量,維護電力系統安全、穩定運行, 經過幾年的努力,武漢舜通智能科技有限公司目前基本實現能夠同時支持集控中心和集控站的調度集控模式。隨著高性能服務器的涌現和高速調度數據網的建設以及QTouch系列電力監控軟件以及SmartDAQ系列通訊設備技術的日趨完善,我們認為舜通方案是建設集控系統較好的一個方案,不僅能滿足傳統微機保護電力監控智能化管理需求，也能滿足調度模式的需求,且在資源利用和配置上達到最優。

　　2　系統方案介紹

　　2.1　典型拓撲結構

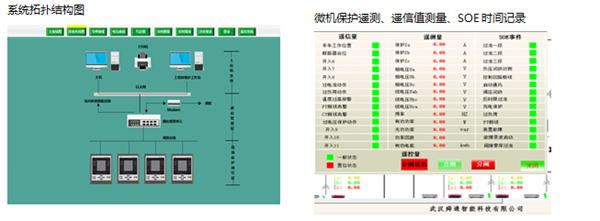

　　依據繼電保護監控后臺系統的具體特點，我們提出具有針對性的系統設計，典型系統結構拓撲圖如下：

　　
　　2.2　QTouch繼保后臺優勢

　　1)兼容性強： 武漢舜通智能QTouch跨平臺軟件和SmartDAQ系列通訊管理機支持各大品牌的綜保和儀表協議，可以做到后臺軟件和綜保廠家分離；

　　2)成熟度高：利用電力專用軟件Qtouch，開發周期短，效率高，版本穩定性高，易于維護；

　　3)維護簡單：用Qtouch組態軟件開發的應用程序，當現場（包括硬件設備或系統結構）或用戶需求發生改變時，不需作很多修改而方便地完成軟件的更新和升級；

　　4)開放程度高：每個用戶根據工程實際情況，利用通用Qtouch組態提供的底層設備（PLC、智能儀表、智能模塊、板卡、變頻器等）的I/O Driver、開放式的數據庫和畫面制作工具，就能完成一個具有動畫效果、實時數據處理、歷史數據和曲線并存、具有多媒體功能和網絡功能的工程，可滿足各中客戶實際需求。

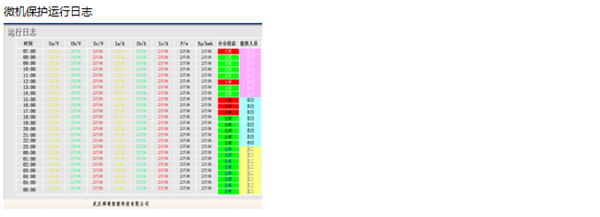

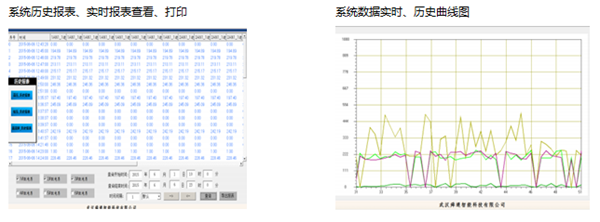

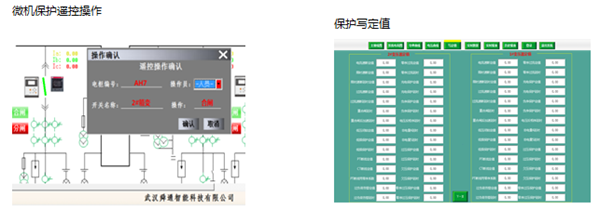

　　QTouch功能介紹
　　
　　
　　
　　
　　
　　
　　
　　施工方式及施工條件

　　1．施工方式

　?。?）甲方負責光纜架設光纖、通訊線的所有安裝工作；我方負責指導和短距離通訊線路的連接。

　　（2）甲方負責所有設備的運輸、安裝位置選定、安裝；我方負責通訊線路的連接和系統調試。

　?。?）雙方為了一個目標協同工作。我方聽從甲方的工作安排，按礦方的生產工作計劃協調施工；甲方安排人員協助我方工作。

　　2．施工條件

　　（1）我方攜帶常用工具；礦方準備較大的工具和不常使用的工具。

　?。?）甲方提供安裝調試過程中需要的沒有列入報價單的原、輔材料。

　　服務

　　1．我方對供貨范圍內產品質保期一年。在質保期內發生問題（人為和不可抗力造成的除外）我方負責免費維修或更換。

　　2．我方負責免費為用戶培訓操作人員及維修人員，培訓方法由雙方協商。培訓人員在培訓期間應服從我方的管理與工作安排。

　　3．在接到用戶系統故障通知后，我方在兩小時內將給與答復。如通過電話指導， INTERNET不能解決，我方人員將在48小時內到達用戶。

　　4．我方終身維修本公司的產品。但在質保期后將收取相應的費用。

　　5．如用戶不慎丟失技術資料和圖紙，我方可以重新提供。

　　6．如用戶發現我公司產品、軟件，存在重大缺陷，我公司將免費提供修復后的產品進行更換。

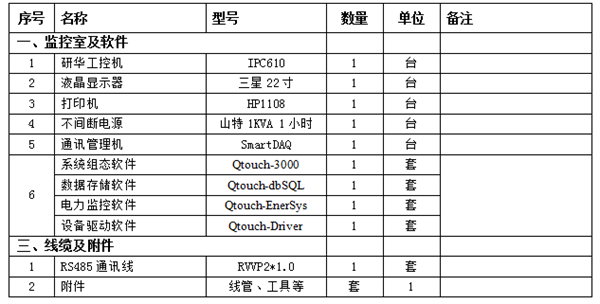

　　主要設備明細表（僅供參看，項目以實際情況為準）
