線設備有相應的配套防水和防雷接地套件。

2.4網絡管理

Alvarion 在提供設備同時提供網管軟件一套，其網管功能是目前市場上所有無線產品功能最全使用最方便的。設計采用菜單選項方式，顯示直觀。

主要功能如下：

l 設置無線網絡參數

l 軟件升級

l 信號強度指示

l 功率調節

l wep加密設置

l 無線設備的IP地址設定

l 收發包數據統計功能

l IEEE802.11參數設置

l 無線設備的遠程復位缺省參數的調用。

l 管理權限

3、設備選型

3.1無線網橋

選用BreezeACCESS VL。BreezeACCESS VL高速無線網橋提供10/100Mbps以太網接口和獨立快捷的系統架構。

產品主要特性：

BreezeACCESS VL高速無線網橋具備豐富的特性，確保連貫、可靠的聯網業務，這些特性包括：

● 采用OFDM(正交頻分多路復用)技術，確保高速數據速率，最高可達11MHz、頻譜利用率高，并有優異的抗干擾和多路徑效應的能力

● 點對多點系統

● 支持近距離的非視距傳輸

● 室內-室外架構確保了前所未有的覆蓋范圍及可靠性

● 自適應調制方式(BPSK, QPSK, 16QAM, 64QAM)，可根據無線鏈路質量自動選擇合適的速率以 達到最佳性能

● 強大的QOS機制

● 豐富的過濾方式，可對IP地址和MAC地址

● 對802.11，VLAN透明

● 極高的系統性能、接收靈敏度

● 與任何標準以太網交換機及路由器兼容

● 高性能價格比的室內/室外分體式結構

● 基于HTTP的瀏覽器管理工具，操作簡便，可進行單個設備的管理和無線方式軟件升級

BreezeACCESS VL系統組件：

BreezeACCESS VL產品是室內/室外分體式結構，每個設備都由室內單元(IDU)和室外單元(ODU)兩部分組成，室內和室外單元之間使用CAT-5低損耗屏蔽纜線連接，傳輸電源、信息數據、管理控制信號。

1) AU-D-SA-5.8-120.VL(主站)

是包含10/100Mbps自適應網絡接口、電源接口的室內單元以及室外射頻單元，工作在5.725-5.850GHz頻段，基站設備的吞吐量為54Mbps; 120度扇區天線;110-220 VAC電源.。

2) SU-E-5.8-54-BD-VL(分站)

54Mbps 速率，支持連接網絡，可外接高增益天線，支持遠距離傳輸。

3.2網絡交換設備

中心站采用24口可網管的思科2950以太網交換機，分站采用可網管的16口華為交換機。

3.3 PCM綜合接入設備

在中心選用IDM-240T集中型綜合業務復用設備，在分站選用IDM-30CN綜合業務接入設備，IDM-30CN設備，可通過各種接口卡，將話音、數據、圖像等信號通過電纜或光纖傳輸，延伸到各用戶區域。

3.4 TDMoP分組電路仿真設備

l 選用TDMoP-1分組電路仿真設備。 通過IP網透明傳輸成幀、未成幀E1和分幀E1(N*64K)信號,符合G.703相關規定; 符合Metro Ethernet Forum/IETF Pseudo-Wire Emulation Edge to Edge (PWE3)標準。

l 1/2/4/8個E1電路、1個10/100Base-Tx數據口和1個10/100Base-Tx上行口。

l 提供L2或L3選擇，選擇L2時，能獲得較高的帶寬利用率，可在WLAN上傳輸更多 的E1端口;選擇L3時，傳輸包的尋址基于IP地址，可穿透路由器等復雜網絡設備。

l 點對點，點對多點連接，滿足不同應用需求。

l 可平滑多達32ms網絡延時。

l 輸出時鐘源可選：內時鐘、外時鐘、網絡適配時鐘或從E1接收線路提取時鐘。

l E1信息在分組交換網絡(Packet Switched Network)上的傳輸具有嚴格的Qos保證。

3.5VOIP設備

選用RT-CCP1000S 作為VOIP產品。

RT-CCP1000S是既順應VoIP通信發展趨勢，又兼容傳統電路交換方式。支持多點VoIP組網，可廣泛應用于中小型企業內部辦公通信網絡、以及語音網關等應用。

CCP2400語音網關系列是高智能、多用途的VoIP接入網關?？梢允褂肅CP2400系列網關通過各種寬帶接入方式向用戶提供語音和傳真業務。

4. 各種業務傳輸通道的主、備自動切換

第二通信通道系統依托無線網絡技術，并針對電力系統的自有特點進行了有針對性的設計，以實現在光纜中斷后電力系統的正常通信不受影響。

4.1遠動數據和自動抄表數據的主、備通道切換

遠動數據和自動抄表數據的主、備通道切換由調度自動化主站軟件控制，主站同時接收主備通道數據，但只對主通道數據進行處理，當主通道中斷無上傳報文時轉而處理備用通道的數據，切換時間為0秒。

4.2語音業務的切換

因為光通信系統和擴頻通信系統同時提供語音業務，所以每個變電站、供電所都有兩種語音通信方式互為備用。

4.3視頻、供電所MIS、OA辦公自動化業務的切換網絡信號自動切換功能的實現：

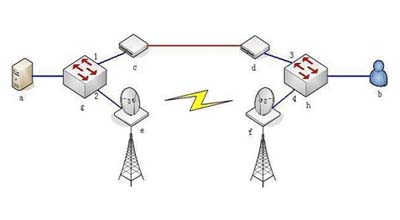

系統邏輯結構圖

系統結構說明：

系統由交換機、光
